煤矿广播对讲融合调度解决方案
方案背景
煤矿作业环境深入地下,地质条件复杂多变,矿道布局错综复杂且距离长远,生产过程中工序繁多、人员流动性差且工作地点分散,导致事故风险相对较高。为确保煤矿安全生产,提高生产调度效率与应急响应能力,建立一个完善可靠、能适应恶劣环境并具备灵活通信能力的内部通信系统显得尤为重要。根据国家相关规定,矿井必须配备完善的通信系统,以保障矿内外、井上下及重要场所、主要作业地点的通信畅通无阻。在此背景下,煤矿广播对讲融合调度解决方案应运而生,旨在满足煤矿企业对高效、稳定通信系统的迫切需求。
客户需求
井上需求
控制中心可主动与井下任意终端发起对讲,实时下达生产指令或应急指挥,确保地面与井下语音通信畅通。通过控制台向井下全区域或指定作业面发起广播,支持日常通知、安全警示或紧急疏散指令,实现井上对井下的远程联络。与井上办公区监控、门禁系统联动,报警时同步向井下广播预警信息,同时调取现场画面辅助调度决策。
井下需求
井下作业人员可通过防爆话机、报警柱等终端一键呼叫井上控制中心,实时反馈现场情况,确保前线与指挥端快速沟通。井下关键区域部署防爆广播音柱,支持本地喊话或接收井上广播指令,紧急情况下自动播放告警语音,引导人员撤离。设备需满足井下防爆、防水、防尘要求,抗电磁干扰,确保在潮湿、粉尘等恶劣环境中稳定工作,避免因设备故障导致通信中断。
井上井下联动需求
井上控制中心可对不同水平作业面分区管理,按需发起跨区域广播或对讲,协调多班组协同作业。井下报警点触发时,系统自动向井上控制中心发送警报,并联动井下对应区域广播设备播放疏散指令,同时井上调度台弹出现场位置及监控画面,实现井下井上一体化响应。井上调度系统与井下终端数据实时同步,支持历史通话、广播记录查询,为事故复盘或日常管理提供数据支撑,确保井上井下信息互联可追溯。

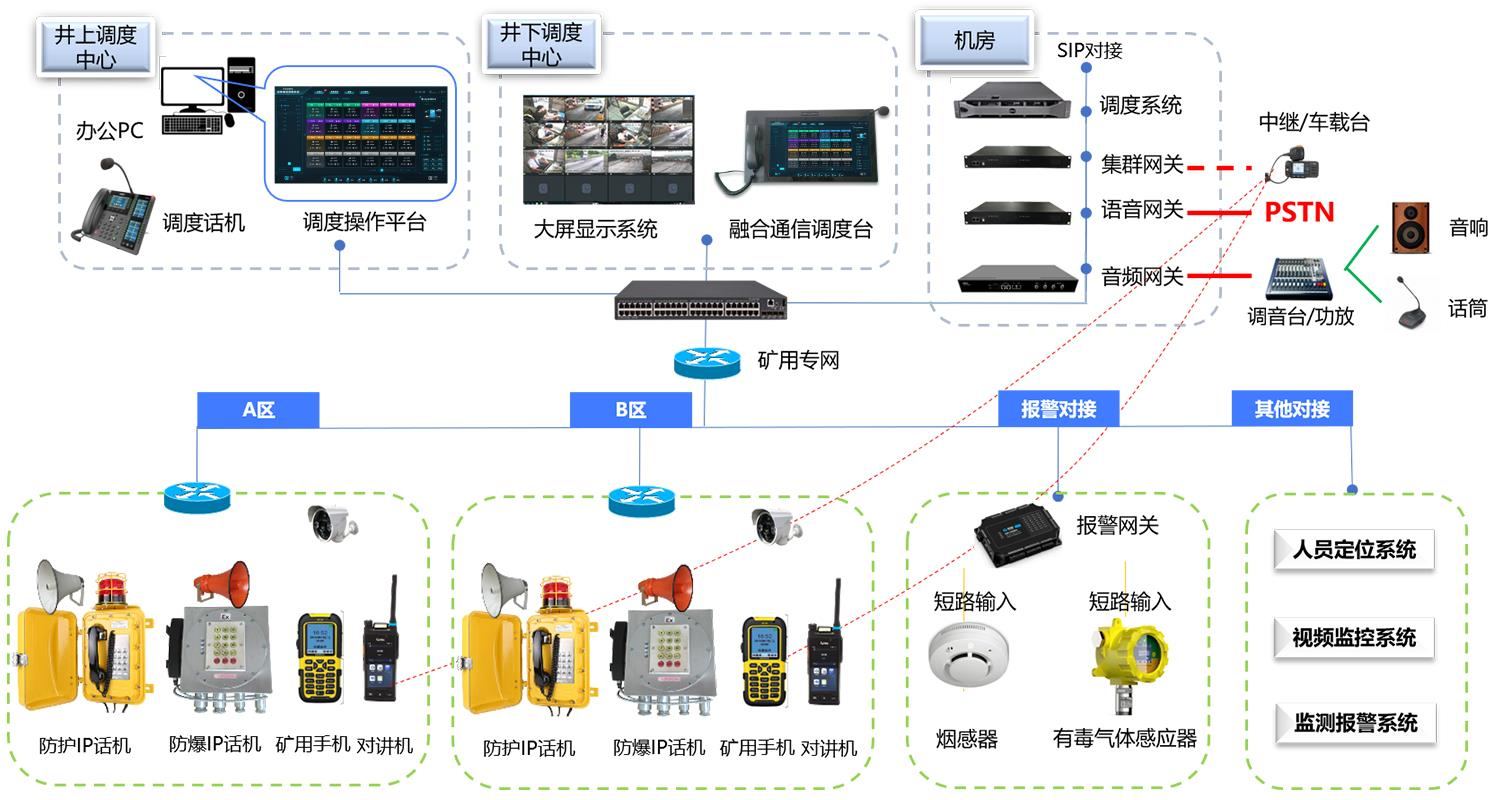

拓扑结构
调度中心、办公室
在调度中心和办公室可部署调度台或者PC安装调度台客户端软件,融合指挥调度台是集操作、控制、指挥、命令于一体化的整合平台,支持一体机触摸屏、PC等多种形态,支持触摸屏操作及分级调度功能,便于管理人员快速响应各种情况。
机房部署
系统支持硬件服务器接入本地局域网部署或云服务器部署,灵活适配煤矿现有网络架构,方便根据煤矿企业的具体需求和预算进行选择,确保核心服务7X24小时稳定运行。
调度话机、移动终端
采用自带防爆扩音器的IP防爆话机作为调度终端,实现调度中心和调度终端之间的广播对讲功能。移动对讲终端,高性能工业级 wifi 话机,用于移动调度对讲,可随身携带,方便人员进行操作。
报警网关
报警网关主要与烟感、瓦斯或其他有毒气体感应终端相连接。在接收到终端感应信号以后,向融合调度系统发送报警信号,系统自动完成预案警告或者广播,提升煤矿应急响应效率。
外线接入
外线如果为模拟外线,可用模拟中继网关接入系统。外线如果为数字外线,可用数字中继网关接入系统,实现系统终端的拨打接通外线的功能。
集群对讲网关
可将对讲集群系统与康优凯欣融合调度系统进行整合,兼容主流对讲手台和车载台,把原有对讲设备接入到调度系统当中,用户可以方便的通过电话呼叫对讲机,也可以使用对讲机拨打电话,系统支持传统的 PSTN电话线路和基于SIP 的VOIP 电话线路。
双机热备
安装两套广播调度系统及热备软件,通过DRBD存储解决方案保证两套系统数据的同步,系统和业务数据都不需要在热备份系统上恢复。当一套系统有故障时可以自动快速切换到另一套系统后,数据不会丢失,发生切换可对系统提供故障告警通知,通知相关运维人员。
